СТЕКЛО МНОГОСЛОЙНОЕ СТРОИТЕЛЬНОГО НАЗНАЧЕНИЯ

ГОСТ 30826-2001

Плоское многослойное стекло, с повышенными эксплуатационными характеристиками предназначенное для защиты людей и ценностей, для безопасного остекления светопрозрачных строительных конструкций (фасадного, структурного остекления, элементов горизонтального остекления, оконных и дверных блоков, витрин, полов и т. д.), производится по ГОСТ 30826-2001.

Возможно применение многослойного стекла для других целей в соответствии со своими техническими характеристиками.

КЛАССИФИКАЦИЯ, ОСНОВНЫЕ ПАРАМЕТРЫ И РАЗМЕРЫ

Многослойное стекло представляет собой плоское изделие, состоящее из одного или нескольких листов неорганического стекла и пленочных или жидких полимерных и силикатных материалов, склеивающих и/или покрывающих стекла.

Многослойное стекло в зависимости от назначения подразделяют на следующие виды:

стойкое к механическим воздействиям:

безопасное при эксплуатации (стойкое к удару мягким телом),

стойкое к удару твердыми предметами;

пулестойкое;

взрывобезопасное;

огнезащитное;

шумозащитное;

морозостойкое;

многослойное со специальными свойствами (например, с защитой от радиопомех, биологической или информационной защитой, повышенной несущей способностью и др.).

Таблица 1. Виды стекла для изготовления многослойных стекол (ГОСТ 30826-2001)

Примечание.

Допускается по согласованию с потребителем применять другие виды листовых стекол, в том числе со специальными покрытиями по НД при условии, что многослойное стекло, изготовленное с их применением, отвечает требованиям настоящего стандарта.

Многослойное стекло, стойкое к механическим воздействиям, классифицируют в зависимости от вида воздействия, при этом:

многослойное стекло, безопасное при эксплуатации, в зависимости от стойкости к удару мягким телом подразделяют на классы защиты СМ1 - СМ4;

многослойное стекло в зависимости от стойкости к удару твердыми предметами подразделяют на классы защиты:

от пробивания - Р1А - Р5А,

от проникновения - Р6В - Р8В;

многослойное взрывобезопасное стекло в зависимости от способности воспринимать предельную величину удельного импульса взрывной ударной волны (динамическую нагрузку ВУВ), воздействующего на остекление конструкций, находящихся в свободном пространстве, подразделяют на классы защиты К1 - К14;

многослойное пулестойкое стекло в зависимости от стойкости к воздействию определенных видов огнестрельного оружия и боеприпаса подразделяют на классы защиты П1 - Пба.

Многослойное шумозащитное стекло в зависимости от снижения воздушного шума потока городского транспорта подразделяют на классы А - Д по ГОСТ 23166.

Многослойное огнезащитное стекло в зависимости от стойкости к воздействию огня подразделяют по времени (в минутах) наступления потери целостности (Е).

Многослойное стекло в зависимости от стойкости к воздействию отрицательных температур подразделяют по минимальной расчетной температуре эксплуатации, подтвержденной испытаниями на морозостойкость.

Многослойное стекло со специальными свойствами, согласованными между изготовителем и потребителем и установленными в договоре на их изготовление (поставку).

Таблица 2. Смещение составляющих листов многослойного стекла (ГОСТ 30826-2001)

Примечания.

Базовая сторона - сторона многослойного стекла, на которую оно опирается при закреплении и эксплуатации.

Смещение по длине и ширине рассматривают отдельно.

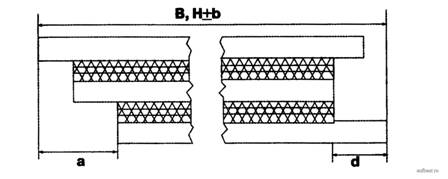

Смещение не должно превышать предельные отклонения по длине и ширине (рисунок 1).

В, Н - длина и ширина многослойного стекла;

а - смещение листов стекла в многослойном стекле;

d - допуск на длину и ширину многослойного стекла

Рисунок 1. Предельные отклонения по длине и ширине (ГОСТ 30826-2001)

ВИДЫ КРАЯ МНОГОСЛОЙНОГО СТЕКЛА

Необработанный край.

Отрезной край:

- край, сформированный из отрезанных стеклорезом листов стекла, составляющих многослойное стекло, без последующей обработки;

- край, полученный в результате резки готового многослойного стекла без последующей обработки.

Пиленый край - получают при отрезке многослойного стекла пилой. Внешний вид подобен грубо шлифованному краю, но без блестящих участков и фасок.

Край, отрезанный водяной струей, получают при отрезке водяной струей. Внешний вид подобен грубо шлифованному краю, но без блестящих кромок и фасок.

Обработанный край.

Притуплённый край:

- край, в котором зашлифованы края внешних листов многослойного стекла;

- край, в котором каждый лист многослойного стекла имеет притуплённые кромки.

Грубо шлифованный край - край, имеющий матовые фаску и торец с отдельными блестящими участками необработанной поверхности.

Гладко шлифованный край - край, имеющий матовые фаску и торец без необработанных (блестящих) участков.

Полированный край - гладко шлифованный край, отполированный до получения ровной прозрачной поверхности фасок и торца.

Фацетированный край - гладко шлифованный или полированный край с углом скоса, не превышающим 60°. Допуск угла фацета не должен превышать ±3°. По согласованию изготовителя с потребителем допускается увеличение угла и допуска угла фацета. Номинальный размер длины или ширины уменьшается на 2-3 мм вследствие необходимости снятия фаски.

Рисунок 2. Отрезной край, сформированный из отрезанных стеклорезом листов стекла (ГОСТ 30826-2001)

Рисунок 3. Отрезной край, полученный в результате резки готового многослойного стекла (ГОСТ 30826-2001)

Рисунок 4. Притуплённый край (ГОСТ 30826-2001)

Рисунок 5. Грубо шлифованный край (ГОСТ 30826-2001)

Рисунок 6. Гладко шлифованный край (ГОСТ 30826-2001)

Рисунок 7. Полированный край (ГОСТ 30826-2001)

Рисунок 8. Фацетированный край (ГОСТ 30826-2001)

ПРИМЕРЫ УСЛОВНОГО ОБОЗНАЧЕНИЯ

Многослойное стекло, стойкое к удару твердыми предметами, класса защиты Р1А, длиной 1500 мм, шириной 800 мм, толщиной 13 мм:

Стекло многослойное Р1 А-1500X800X13-ГОСТ 30826-2001

Многослойное пулестойкое стекло класса защиты П2, длиной 1500 мм, шириной 800 мм, толщиной 30 мм:

Стекло многослойное П2-1500X800X30-ГОСТ 30826-2001

Многослойное взрывобезопасное стекло класса защиты К1, длиной 1500 мм, шириной 800 мм, толщиной 20 мм:

Стекло многослойное К1 -1500X800X20-ГОСТ 30826-2001

Многослойное стекло, стойкое к удару мягким телом, класса защиты СМЗ, огнезащитного со стойкостью к воздействию огня 15 мин (015), длиной 1500 мм, шириной 800 мм, толщиной 15 мм:

Стекло многослойное СМЗ-015-1500X800X15-ГОСТ 30826-2001

Примечания.

Допускается по согласованию с потребителем в условном обозначении многослойного стекла указывать дополнительные сведения, расшифровку которых указывают в договоре на поставку.

В договоре на изготовление (поставку) многослойного стекла оговаривают требования к обработке края, расположение и вид составляющих листов стекла, морозостойкость, а также другие дополнительные требования по согласованию изготовителя с потребителем, предъявляемые к многослойному стеклу.
