ВОЗВЕДЕНИЕ ОТДЕЛЬНО СТОЯЩИХ ФУНДАМЕНТОВ

Отдельно стоящие фундаменты могут быть бесстаканного и стаканного типов, сборными и монолитными. Столбчатые фундаменты под многоэтажные здания устраивают тогда, когда нагрузка на основание незначительна, а также при заложении фундаментов на большой глубине. Столбчатые фундаменты широко применяют под колонны, столбы гражданских и промышленных зданий с полным и неполным каркасом. Монолитные и железобетонные фундаменты возводят по слою щебня толщиной 5-10 см, втрамбованного в грунт. После чего устанавливают опалубку (рис. 1), укладывают арматурный каркас и осуществляют процесс бетонирования.

Устройство опалубки

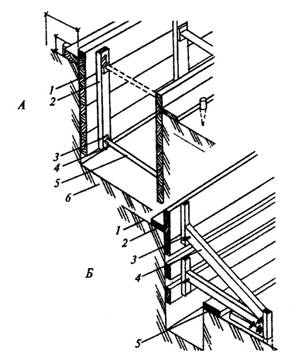

Рисунок 1. Устройство опалубки: А - в траншее под фундамент: 1 - дощатое крепление; 2 - верхний опорный брус; 3 - клин; 4 - опора; 5 - распорка; 6 - грунт; Б - в котловане под фундамент: 1 - грунт; 2 - дощатое крепление; 3 - верхний опорный брус; 4 - распорка; 5 - доска, ограничивающая котлован

Фундаменты из сборных элементов. Фундаменты несущих стен жилых и гражданских зданий устраивают, как правило, в виде ленты из железобетонных подушек с установкой на них фундаментных стеновых блоков (рис. 2а) или панелей (рис. 2б), (табл. 1).

Непрерывные сборные фундаменты

Рисунок 2. Непрерывные сборные фундаменты: А - крупноблочный; Б - панельный; 1 - стеновые блоки; 2 - стеновые панели; 3 - блоки-подушки

Таблица 1. Железобетонные подушки ленточных фундаментов (марка бетона 150)

Марка изделия

Размеры, мм

Объем бетона, м3

Масса элемента, т

Ширина

Высота

Длина

Ф6

600

300

2380

0,415

1,04

Ф8

800

300

2380

0,557

1,4

Ф10

1000

300

2380

0,608

1,52

Ф12

1200

300

2380

0,703

1,76

Ф14

1400

300

2380

0,845

2,11

Ф16

160

300

2380

0,845

2,47

Ф20

2000

500

1800

0,975

2,44

Ф24

2400

500

1800

1,138

2,85

Ф28

2800

500

1800

1,369

3,42

Ф32

3200

500

1800

1,6

4



В случаях несовпадения расчетной ширины фундамента с шириной типовых плит устраивают прерывистый фундамент (рис. 3) из железобетонных фундаментных подушек большего типоразмера, укладывая их с промежутками по расчету. Предварительно напряженные фундаментные подушки изготовляют из бетона марки 300 с армированием высокопрочной проволокой периодического профиля диаметром 5 мм. При устройстве сборных фундаментов под столбы или колонны применяют типовые плиты или подушки, укладываемые по 2-3 шт. вплотную одна к другой (рис. 4). Фундаментные подушки при связанных грунтах укладывают на песчаную подготовку толщиной до 10 см.

Прерывистый сборный фундамент

Рисунок 3. Прерывистый сборный фундамент: 1- фундаментные стеновые блоки; 2 - блоки-подушки

Сборный фундамент из типовых блоков-подушек под столб

Рисунок 4. Сборный фундамент из типовых блоков-подушек под столб: 1 – обыкновенный или траверсный блок

Монтаж фундаментных блоков начинают с углов здания. При их укладке нужно следить, чтобы нанесенные на блоки риски совпадали с осью здания, а верхняя плоскость фундаментных блоков находилась в одной горизонтальной плоскости. Вертикальные швы между блоками заливают цементным раствором после укладки первого ряда. Установку стеновых фундаментных блоков ведут с перевязкой вертикальных швов. Глубина перевязки должна быть не менее 0,6 высоты блока. Обязательно соблюдение перевязки блоков внутренних и наружных стен с укладкой в швы связей из арматурных сеток. Пустотелые блоки применяют в маловлажных фунтах. При очень влажных грунтах такие блоки рекомендуется укладывать лишь ниже глубины, равной половине толщины слоя промерзшего грунта. В остальных случаях применяют сплошные блоки, изготовленные по нижеприведенной номенклатуре (табл. 2).

Таблица 2. Бетонные фундаментные блоки для подвалов зданий (марка бетона)

Марка изделия

Размеры, мм

Объем бетона на 1 элемент, м3

Масса одного элемента, т

Длина

Ширина

Высота

ФС3

2380

300

580

0,406

0,98

ФС3-8

780

300

580

1,128

0,3

ФС4

2380

400

580

0,643

1,3

ФС4-8

780

400

580

0,172

0,42

ФС5

2380

500

580

0,679

1,68

ФС6

2380

600

580

0,816

1,196

ФСН4

1180

500

280

0,159

0,38

ФСН5

1180

500

280

0,159

0,38



При слабых грунтах в сборных фундаментах устраивают железобетонные пояса толщиной 100-150 мм или армированные швы толщиной 30-50 мм. При больших нагрузках и слабых грунтах под всей площадью здания и сооружения устраивают плитные фундаменты. Такие фундаменты представляют собой сплошную монолитную железобетонную плиту. Их выполняют в опалубке, перед установкой которой все разбивочные оси переносят на грунт. Чаще всего такие фундаменты опираются на свайное поле.
