ТЕПЛОВЫЕ НАСОСЫ

Широкое применение в быту (например, домашние холодильники) и в технике кондиционирования воздуха получили парокомпрессионные холодильные машины. На рис. 1 показана принципиальная схема работы парокомпрессионной холодильной машины в режиме полезной выработки холода для системы кондиционирования воздуха (СКВ) и теплоты для системы отопления.

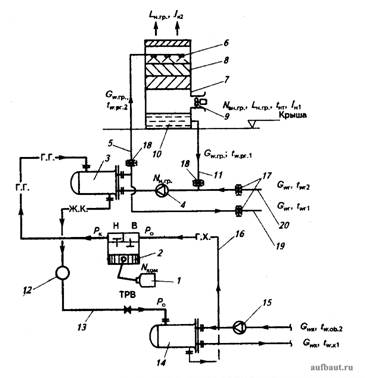

Рисунок 1. Принципиальная схема парокомпрессионной холодильной машины с водяным конденсатором и испарителем: 1 - электродвигатель компрессора; 2 - компрессор; 3 - водяной конденсатор; 4 - насос подачи воды на нагрев в конденсаторе; 5 - подача отепленной в конденсаторе воды к потребителям теплоты или на охлаждение в градирне; 6 - форсунки; 7 - градирня; 8 - орошаемый слой из пластмассовых гофрированных пластин; 9 - вентилятор градирни; 10 - поддон; 11 - трубопровод возврата охлажденной в градирне воды; 12 - ресивер сбора жидкого рабочего агента; 13 - медная труба для транспортирования жидкого рабочего агента; 14 - испаритель рабочего агента для отвода теплоты от охлаждаемой жидкости; 15 - насос подачи в испаритель охлаждаемой жидкости - низкопотенциальной теплоты; 16 - медная труба для транспортирования парообразного рабочего агента; 17 – вентили режима отопления; 18 - вентили режима охлаждения; 19 - трубопровод подачи горячей воды G_wг, t_wг1 в систему отопления; 20 - трубопровод обратной воды t_wг2 из системы отопления; Н - сторона нагнетания компрессора; В - сторона всасывания компрессора; Р_к - давление конденсации рабочего агента; ТРВ - терморегулирующий вентиль для снижения давления рабочего агента; г.г. - медная трубка прохода горячего газообразного рабочего агента; ж.к. - медная трубка прохода жидкого рабочего агента; г.х. - медная трубка прохода парообразного рабочего агента

Холодильная машина состоит из герметично соединенных медными трубками следующих конструктивных аппаратов:

поршневого 2 или центробежного компрессора, приводимого в работу от электродвигателя 1, потребляющего из электросети мощность N_ком кВт;

конденсатора 3 водяного (как показано в схеме) или воздушного охлаждения;

ресивера 12 для сбора жидкого рабочего агента;

терморегулирующего автоматического вентиля ТРВ;

испарителя 14 для кипения рабочего агента;

соединительных медных трубопроводов 13 и 14.

Из герметичной системы холодильной машины с помощью вакуумного насоса отсасывается воздух и влага. После этого герметичная система заполняется рабочим агентом. Здесь широко используется рабочий агент «хладон 22» (R22), который при атмосферном давлении кипит при температуре t_о = -29 °С.

Работа парокомпрессионной холодильной машины в режиме холодоснабжения СКВ осуществляется при открытых вентилях 18 и закрытых вентилях 17.

Электродвигатель 1 обеспечивает движение поршней 2. При движении поршней 2 вверх открывается нагнетательный клапан Н и горячий газообразный холодильный агент при давлении Р_к нагнетается в межтрубное пространство конденсатора 3. Для обеспечения конденсации холодильного агента по трубкам конденсатора 3 от работы насоса 4 подается охлажденная в градирне 7 вода G_wгр с температурой t_wгр1 = 25 °С. Воспринимая теплоту конденсации Q_коц холодильного агента вода G_в.гр повышает температуру до t_wгр2 = 30 °С и по трубопроводу 5 подается к оросительным форсункам 6 в вентиляторной градирне 7. Вода выходит струями из форсунок 6 и стекает по пластмассовым гофрированным пластинам 8. От работы осевого вентилятора 9 над поверхностью орошаемых пластин 8 проходит наружный воздух L_н.rp с начальной энтальпией I_н.гр.1 и температурой по мокрому термометру t_н.м.1 = 18,5 °С (климат Б в Москве). Испаряясь в потоке воздуха, вода отдает теплоту испарения водяных паров в воздух и снижает свою температуру до t_wгр.1 = 25 °С. При давлении конденсации Р_к жидкий хладон R22 собирается в ресивере 12 и по трубопроводу 13 поступает к ТРВ, где поток хладона дросселируется до давления испарения P₀.

Для получения холода полезно используется режим испарения холодильного агента R22 в кожухотрубном испарителе, в который поступает вода с температурой t_wбр = 12 °С. На испарение холодильного агента отбирается через стенки трубок испарителя теплота охлаждаемой воды, которая на выходе имеет температуру t_wх.    = 7 °С.

Процессы в парокомпрессионной холодильной машине описываются следующими уравнениями тепловых потоков.

В конденсаторе 3 к охлаждающей среде (воде или воздуху) передается тепловой поток в размере:

(1)

где V_р.а - расход рабочего агента через конденсатор, м³/ч; r_кон - скрытая теплота фазового перехода горячего рабочего агента из газообразного состояния в жидкое (конденсация рабочего агента), кВт/м³; N_ком - потребляемая энергия электродвигателем компрессора, которая затрачивается на сжатие газообразного рабочего агента в цилиндре компрессора и переходит на повышение температуры газообразного рабочего агента, кВт·ч.

В испаритель 14 после ТРВ рабочий агент поступает при давлении Р₀ = 5 атм и кипит при температуре t₀ = +5 °С. На процесс кипения через стенки трубок испарителя 14 отводится теплота от охлаждаемой среды (воды или воздуха) потоком:

(2)

где r_ис - скрытая теплота парообразования (кипения), кВт/м³; V_р.а - расход рабочего агента через конденсатор, м³/ч.

Образовавшиеся в испарителе 14 пары рабочего агента по трубопроводу 16 поступают к стороне всасывания В компрессора 2. Между теплотой конденсации Q_кон и испарения Q_ис из-за подведения в компрессоре 2 к газообразному рабочему агенту теплоты сжатия N_ком сохраняется примерно следующее равенство тепловых потоков:

(3)

Режимом «теплового насоса» называют работу холодильной машины для получения теплоты в конденсаторе 3, которая полезно используется (например, для нагрева воздуха или воды).

Осуществление режима нагрева воды для системы отопления осуществляется при закрытых вентилях 18 и открытых вентилях 17.

Для работы холодильной машины в режиме теплового насоса требуется источник теплоты с температурой не ниже +4 °С, который называют источником низкопотенциальной теплоты.

В гражданских зданиях для отопления и горячего водоснабжения в качестве источников низкопотенциальной теплоты для работы тепловых насосов применяются следующие источники:

теплота воды в водоемах (моря, реки, озера);

теплота грунта на глубине ниже глубины его промерзания зимой (обычно в климате России ниже 1,5 м);

технологические жидкие сбросы (канализационные воды, производственные жидкие сбросы и др.);

промышленные выбросные горячие газы и вытяжной выбросной в атмосферу воздух.

При использовании в качестве источника низкопотенциальной теплоты жидкой среды в испаритель подается охлаждаемая жидкость. Так, например, тепловые насосы в некоторых зданиях санаториев и гостиниц Черного моря (сан. «Белая Русь» Туапсинского района Краснодарского края, пансионат «Юность» в Ялте) имеют присоединенные к испарителю 14 трубопроводы, отведенные в море от берега на глубину до 40 м. На этой глубине зимой вода имеет температуру +8 °С. От работы насоса 15 морская вода проходит по трубкам испарителя 14, где от испарения рабочего агента охлаждается до +4 °С и сбрасывается в море.

В конденсатор 3 от работы насоса 4 при открытых вентилях 17 и закрытых вентилях 18 поступает обратная вода G_wг из системы отопления с температурой t_wr2 = +30 °С. От охлаждения и конденсации газообразного рабочего агента в конденсаторе 3 вода для системы отопления нагревается до t_wг1 = +35 °С. Для обеспечения эффективной отдачи теплоты при таких низких температурах горячей воды необходимо использовать высокоэффективные отопительные приборы, например доводчики эжекционные (ДЭ).

При работе парокомпрессионного теплового насоса для нагрева в конденсаторе 3 воды для системы отопления (или горячего водоснабжения) затрачивается электроэнергия на функционирование следующих аппаратов:

на работу электродвигателя компрессора N_ком, кВт·ч;

на работу электродвигателя насоса циркуляции нагреваемой в конденсаторе воды N_{нас.кон}, кВт·ч;

на работу электродвигателя насоса циркуляции охлаждаемой в испарителе воды N_нac.исп, кВт·ч.

Энергетический показатель выработки теплоты в парокомпрессионной холодильной машине на нагрев жидкости вычисляется по выражению:

(4)

Энергетический показатель теплового насоса Э_т.нас зависит от давления и температуры конденсации Р_к и t_к, давления и температуры испарения Р₀ и t₀ рабочего агента. Для обычных режимов работы теплового насоса при t_к = +40 °С и t₀ = +5 °С энергетический показатель Э_т.нас = 3-3,5 кВт·ч/кВт·ч. Следовательно, в режиме теплового насоса вырабатывается в три-четыре раза больше теплоты, чем при использовании электроэнергии на прямой нагрев в электронагревателе.

Отечественная фирма «Исоляр» (Москва) соорудила системы отопления общественных зданий (например, в школе) с применением тепловых насосов, использующих в качестве источника низкопотенциальной теплоты теплоту грунта на глубине от 1,5 до 20 м.

На схеме рис. 2 в качестве источника низкопотенциальной теплоты для работы теплового насоса используется грунт, в котором пробурены скважины и в них вставлены вертикальные теплообменники 12 типа «труба в трубе». Охлажденная в испарителе 9 вода с температурой t_w.x2 по трубопроводу 11 поступает во внутреннюю трубу 12 и по наружной стене, воспринимая через стенки теплоту от грунта, поднимается вверх. По трубопроводу 13 с отепленной температурой t_w.от1  вода G_w.ис от работы насоса 10 поступает в трубки испарителя 9 и рабочий цикл возобновляется.

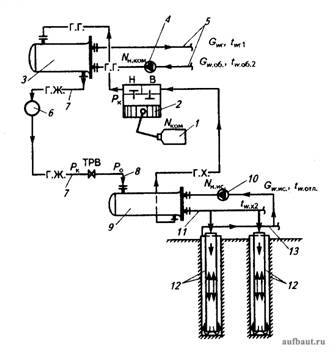

Рисунок 2. Принципиальная схема теплового насоса при использовании в качестве источника низкопотенциальной теплоты грунта с применением грунтовых теплообменников типа «труба в трубе»: 1 - электродвигатель компрессора; 2 - компрессор; 3 - конденсатор нагрева воды для системы отопления G_wг; 4 - насос циркуляции нагреваемой в конденсаторе холодильной машины воды от t_w.o62 до t_wг1; 5 - подающий и обратный трубопроводы системы отопления; 6 - ресивер жидкого рабочего агента; 7 - трубопровод жидкого охлажденного рабочего агента; 8 - трубопровод подачи парожидкостной смеси; 9 - кожухотрубный испаритель; 10 - насос циркуляции нагретой от грунта воды; 11 - коллектор подачи охлажденной в испарителе воды; 12 - грунтовые теплообменники типа «труба в трубе» для нагрева циркулирующей воды G_w.ис до температуры t_w.от1; 13 - общий коллектор подачи отепленной от грунта воды к насосу 10; г.г. - горячие газы; г.ж. - горячая жидкость; TPB - терморегулирующий вентиль снижения давления рабочего агента от давления конденсации Р_к до давления испарения Р_о; г.х. - холодные пары; Н - сторона нагнетания компрессора; В - сторона всасывания компрессора

За последние годы в России увеличилось строительство помещений для круглогодового занятия спортом, при этом оказалось энергетически выгодным строить рядом два спортивных объекта, в которых одновременно требуется и холод, и теплота, например каток и бассейн.

Под руководством проф. О.Я. Кокорина были сооружены спортивные и производственные здания, в которых круглый год требуемые теплота и холод вырабатываются с помощью холодильных машин. Такие объекты получили условное название «каток - бассейн».

Так в помещениях искусственных катков для намораживания и поддержания требуемой температуры на поверхности льда необходимо в испарителе 14 холодильной машины охлаждать антифриз (рис. 1), который насосом 15 подается в трубчатые змеевики, уложенные в строительное основание ледяного поля.

В соседнем здании сооружен плавательный бассейн, в котором требуется отапливать помещения и круглый год подогревать воду. Для этой цели к всасывающей стороне насоса 4 по трубопроводу 20 поступает смесь озонированной воды, забираемой на рециркуляцию из ванны бассейна и из водопровода. Проходя по трубкам конденсатора 3, смесь воды нагревается до температуры 26 °С зимой и 28 °С летом. Нагретая вода по трубопроводу 19 поступает в ванну плавательного бассейна.

В комплексе «каток-бассейн» одновременно полезно используется теплота конденсации рабочего агента Q_кон в конденсаторе 3 и холод Q_ис от кипения рабочего агента в испарителе 14.

Энергетический показатель работы холодильной машины в режиме одновременного полезного использования теплоты конденсации Q_кон и холода кипения Q_ис вычисляется по формуле:

(5)

Благодаря одновременному полезному использованию вырабатываемой холодильной машиной теплоты Q_т.кон и холода Q_х.ис, энергетический показатель Э_{т.нас+х.ис} = 5-5,6 кВт·ч/кВт·ч. По рассмотренному принципу запроектированы и работают системы тепло- и хладоснабжения спортивных комплексов на пр. Мира, в Измайлове и других сооружений в Москве.

В установках охлаждения приточного наружного воздуха летом и нагрева зимой, называемых кондиционерами, часто применяется схема воздушного теплового насоса, показанная на рис. 3.

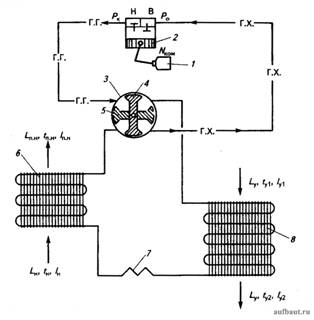

Рисунок 3. Принципиальная схема парокомпрессионной холодильной машины с воздушным конденсатором и испарителем: 1 - электродвигатель компрессора; 2 - компрессор; 3 - автоматический четырехходовой клапан; 4 - подвижной сектор «в положении для работы холодильной машины в режиме нагрева приточного наружного воздуха (режим теплового насоса)»; 5 - подвижной сектор «в положении для работы холодильной машины в режиме охлаждения приточного наружного воздуха»; 6 - теплообменник прохождения со стороны оребрения приточного наружного воздуха; 7 - капиллярный дроссель; 8 - теплообменник для прохождения со стороны оребрения вытяжного воздуха; Н - сторона нагнетания компрессора; В - сторона всасывания компрессора; Р_к - давление конденсации рабочего агента; Р₀ - давление испарения рабочего агента; г.г. - медная труба для прохода горячего газообразного рабочего агента; г.х. - медная труба для прохода парообразного рабочего агента

Электродвигатель 1 приводит в движение поршни в компрессоре 2. При движении их вверх открывается нагнетательный клапан Н и по трубопроводу г. г. горячие пары рабочего агента поступают к четырехходовому автоматическому клапану 3. Внутри клапана 3 перемещается сектор. При положении 4 перемещающегося сектора, в трубки теплообменника 6 поступают горячие пары рабочего агента, а от работы вентилятора (на схеме не показан) со стороны оребрения трубок теплообменника продувается наружный воздух L_н = L_п.н, который требуется нагреть от температуры t_н до температуры t_п.н. В теплообменнике 6 к приточному воздуху передается теплота охлаждения и конденсации паров рабочего агента:

(6)

Жидкий рабочий агент при давлении конденсации Р_к поступает к капиллярному сопротивлению 7, в котором давление конденсации Р_к снижается до давления испарения Р_о. Испарение рабочего агента происходит в трубках теплообменника 8, который в этом режиме работы выполняет роль испарителя.

Теплота испарения в теплообменнике 8 отводится от вытяжного воздуха L_у, который от работы вентилятора (на схеме не показан) продувается со стороны оребрения трубок теплообменника 8. В теплообменнике 8 от вытяжного воздуха отводится теплота испарения рабочего агента:

(7)

В режимах отвода теплоты от вытяжного воздуха L_y происходят процессы охлаждения с конденсацией влаги из удаляемого воздуха. Поэтому отведение теплоты от вытяжного воздуха оценивается через перепад энтальпий (I_y1 - I_y2), а не температур (t_y1 - t_y2).

Образовавшиеся в испарителе 8 пары рабочего агента под давлением испарения Р_o через четырехходовой автоматический клапан 3 поступают по трубопроводу холодных газов «г.х.» к стороне всасывания В компрессора 2.

В режиме теплового насоса на работу холодильной машины затрачивается электроэнергия на функционирование следующих аппаратов:

на работу электродвигателя компрессора – N_ком, кВт·ч;

на работу электродвигателя вентилятора у теплообменника-конденсатора, N_вн.кон, кВт·ч;

на работу электродвигателя вентилятора у теплообменника-испарителя N_вн.ис, кВт·ч;

Энергетический показатель выработки теплоты на нагрев приточного наружного воздуха в парокомпрессионной машине вычисляется по выражению:

(8)

Для нагрева приточного наружного воздуха в воздушном конденсаторе 6 необходимо температуру наружного воздуха t_н иметь не ниже -5 °С. Поэтому при расчетных параметрах наружного воздуха t_н.х = -26 °С (параметр Б в климате Москвы) его необходимо в электрокалориферах догреть до температуры t_н = -5 °С.

В режиме работы парокомпрессионного теплового насоса при t_н = -5 °С и t_y1 = +23 °С показатель энергетической эффективности равен Э_т.нас = 3,4-3,8 кВт·ч/кВт·ч.

Однако использование электрического нагрева холодного приточного наружного воздуха снижает общий энергетический показатель получения теплоты от расхода электроэнергии. Поэтому энергетически наиболее рационально теплоту вытяжного воздуха утилизировать в две ступени (см. рис. 4.7): первая ступень - установка утилизации с промежуточным теплоносителем - антифризом; вторая ступень - тепловой насос. Энергетический показатель двухступенчатой утилизации теплоты вытяжного воздуха Э_{ут+т.нас} = 8-9 кВт·ч/кВт·ч.

Летом приточный наружный воздух L_п.н требуется охлаждать. По команде датчика контроля температуры наружного воздуха (на схеме не показан) в четырехходовом автоматическом клапане 3 сектор перемещается в положение 5 (пунктирная линия на схеме). В этом режиме работы холодильной машины горячие газы после нагнетателя Н клапана компрессора 2 по трубопроводу г.г. через четырехходовой автоматический клапан 3 по трубопроводу поступают в трубки теплообменника 8, который будет являться воздушным конденсатором. Для этого режима в теплообменнике 8 справедливо уравнение теплового баланса:

(9)

Жидкий рабочий агент из теплообменника 8 по трубопроводу поступит к капиллярному дроссельному устройству 7 и понизит давление с Р_к до Р_о ≈ 5 атм. В трубках теплообменника б жидкий рабочий агент кипит. Теплота превращения в пар рабочего агента отводится от приточного наружного воздуха L_п.н, который понижает энтальпию с I_н до I_п.н. В испарителе-воздухоохладителе 6 справедливо уравнение теплового баланса:

(10)

Энергетический показатель полезной выработки холода от работы парокомпрессионной холодильной машины вычисляется по выражению:

(11)

По сравнению с показателем энергетической эффективности теплового насоса Э_т.нас энергетический показатель режима охлаждения Э_ох.ис будет примерно в 1,3 раза меньше, т.е. Э_ох.ис = 2,6-2,9 кВт·ч/кВт·ч. Отечественная промышленность выпускает приточно-вытяжные агрегаты для работы в режимах теплового насоса или охлаждения приточного наружного воздуха. На рис. 4 показан внешний вид квартирного приточно-вытяжного агрегата «Сибирь» со встроенной холодильной машиной, работающей как в режиме нагрева (тепловой насос), так и в режиме охлаждения приточного наружного воздуха L_п.н = 600 м³/ч и L_у = 600 м³/ч при свободном давлении вентиляторов для преодоления аэродинамического сопротивления сети присоединительных воздухопроводов ∆Р_сет = 206 Па.

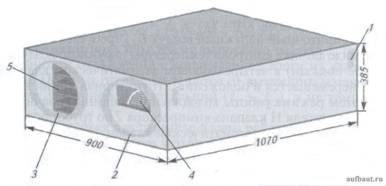

Рисунок 4. Внешний вид приточно-вытяжного агрегата «Сибирь», работающего в режимах нагрева зимой (тепловой насос) и летом - охлаждения приточного наружного воздуха: 1 - устройства для подвески агрегата к потолку; 2 - патрубок присоединения приточных воздуховодов к воздухораспределительным устройствам в помещениях; 3 - патрубок присоединения вытяжных воздуховодов; 4 - приточный вентилятор; 5 - фильтр очистки вытяжного воздуха

Агрегат «Сибирь» обычно размещается в подвесном положении в холле, прихожей в квартире и соединяется воздуховодами: по тракту приточного наружного воздуха: присоединительный воздуховод забора наружного воздуха, поступающего в правый тракт агрегата; присоединительный воздуховод к патрубку 2 агрегата
и к воздухораспределительным устройствам по жилым комнатам; по тракту вытяжного воздуха к патрубку 3 агрегата присоединительные воздуховоды забора вытяжного загазованного и теплого воздуха из кухни, санузлов, ванной, прачечной; воздуховод выброса вытяжного воздуха в режиме теплового насоса и восприятии теплоты конденсации в режиме охлаждения приточного наружного воздуха.

Встроенная микропроцессорная автоматика установки «Сибирь» обеспечивает круглосуточную безопасную работу. Управление осуществляется с помощью вынесенного малогабаритного пульта, монтируемого в удобном для пользователя месте на стене, а также с помощью дистанционного пульта с ИК-управлением (инфракрасным управлением).

С их помощью, возможно, осуществлять следующие функции:

включение режимов: вентиляции, обогрева, охлаждения, автоматический (первые три режима включаются автоматически в зависимости от температуры помещений);

установку желаемой температуры;

настройку таймера на выключение установки через заданное пользователем время;

настройку таймера на включение установки в заданное пользователем время.

Компактные габариты (в отличие от западных образцов) позволяют монтировать установку в промежутке между подвесным потолком и межэтажным перекрытием (высота установки 385 мм). Низкий уровень шума позволяет использовать установку «Сибирь» непосредственно в обслуживаемом помещении и она не требует выделения для ее размещения технологических комнат и вентиляционных камер.

В расчетном климате Москвы при температуре t_н = +28,5 °С холодопроизводительность агрегата «Сибирь» составляет 4,1 кВт. При t_п.н = 0 °С (после электрического предварительного подогрева) в режиме теплового насоса тепловая производительность достигает 5,8 кВт.

Рассмотрим на примере режимы работы агрегата «Сибирь» в климате Москвы.

ПРИМЕР. Исходные условия: Для вентиляции и охлаждения жилого сблокированного дома применяется приточно-вытяжной агрегат «Сибирь» производительностью по воздуху 600 м³/ч, холодопроизводительностью 4,1 кВт, тепловой производительностью в режиме теплового насоса 5,8 кВт.

Требуется: Определить расчетные режимы работы агрегата «Сибирь» в холодный и теплый период года в климате г. Москвы (t_н.х = -26°С; t_н.л = +28,5°С).

Решение: Холодный период года

1. В холодный период года (t_нх = -26 °С) приточный наружный воздух в электронагревателе повышает температуру до t_н = -5 °С. Определим затраты электроэнергии на нагрев приточного наружного воздуха в электронагревателе:

(12)

Для агрегата «Сибирь» они составят:

2. Во второй ступени агрегата приточный наружный воздух нагревается в теплообменнике, который при работе холодильной машины, встроенной в агрегат «Сибирь», является конденсатором и выполняет функцию теплового насоса при Э_т.нас = 3,4 кВт·ч/кВт·ч. Тепловая производительность при этом по паспорту Q_т.кон = 5,8 кВт. Определяем затрачиваемую электроэнергию на работу теплового насоса:

(13)

3. Вычисляем температуру приточного наружного воздуха после агрегата «Сибирь»:

4. Вычисляем количество теплоты, поступающей от агрегата «Сибирь» на компенсацию трансмиссионных теплопотерь:

5. По конструктивным особенностям и уровню теплозащиты ограждающих строительных конструкций вычисляется приведенное термическое сопротивление R₀. Зная величины поверхности наружных ограждений F_н и R₀ вычисляют трансмиссионные теплопотери Q_{т.пот.тр}.

6. Требуемая мощность системы отопления вычисляется по выражению:

(14)

Теплый период года

7. В расчетном режиме теплого периода года для Москвы t_н = + 28,5 °С, I_н = 54 кДж/кг. Вычисляем энтальпию охлажденного в испарителе агрегата «Сибирь» приточного наружного воздуха:

(15)

Для рассматриваемого примера по формуле (15) получим:

8. По I-d диаграмме находим, что получение энтальпии I_п.н = 33,5 кДж/кг сопровождается охлаждением и осушением воздуха до t_п.н = 12,5 °С, φ_пн = 92 %. Проходя через вентилятор и приточные воздуховоды охлажденный приточный наружный воздух нагревается на 1 °С. Тогда через приточные устройства в помещение поступит воздух с температурой: t_п.н.1 = t_п.н + 1 = 12,5 + 1 = 13,5 °С.

9. По условиям теплового комфорта в зоне обитания людей температура воздуха летом может колебаться от 23 до 25 °С. Для устранения холодного дутья охлажденный приточный воздух должен поступать в зону обитания с температурным перепадом не более 6 °С, что отвечает температуре притока:

Для получения температуры притока t_п = 19 °С нужно применить специальные приточные устройства со смешением охлажденного воздуха t_п.н.1 = 13,5 °С с внутренним воздухом t_в = 25 °С.
