УНИВЕРСАЛЬНЫЙ РЕЛЬСОВЫЙ КОПЕР

Универсальный рельсовый копер предназначен для погружения вертикальных и наклонных свай дизель-молотами различных типов. Он обеспечивает двухрядное погружение свай с одной позиции, а также погружение вертикальных свай ниже основания с ограничением угла поворота платформы. Основными узлами копра (рис. 1) являются: ходовое 21 и опорно-поворотное 20 устройства, поворотная платформа 1 с опорными гидродомкратами 22, передняя 5 и задняя 3 стойки, параллелограмм (ферма) 8, мачта 12 с оголовком 13, гидроцилиндры 7 изменения вылета (выдвижения) мачты, гидроцилиндры поперечного и продольного 6 наклона мачты, однобарабанные лебедки 23 и 24для подъема сваи и молота, противовес 2, кабина оператора 4, гидрооборудование и насосная станция. Молот 15 и наголовник 16 движутся по направляющим секций мачты. Для подъема сваи 17 и молота, а также монтажа мачты и копра служат лебедки 23 и 24. Дизель-молот и свая подвешиваются соответственно на канатах 10 и 11, огибающих отводные блоки 25 головки мачты. Ограничение высоты подъема молота обеспечивается конечным выключателем 14. В нижней секции мачты установлен складывающийся упор 18 для фиксации нижнего конца сваи относительно мачты копра и приспособление 19 для установки сваи по оси молота. Мачта крепится к верхним шарнирам параллелограмма с помощью оси, вокруг которой она может поворачиваться. В нижней части основной секции мачты крепится гидроцилиндр поперечного выравнивания мачты.

Универсальный копер на рельсовом ходу

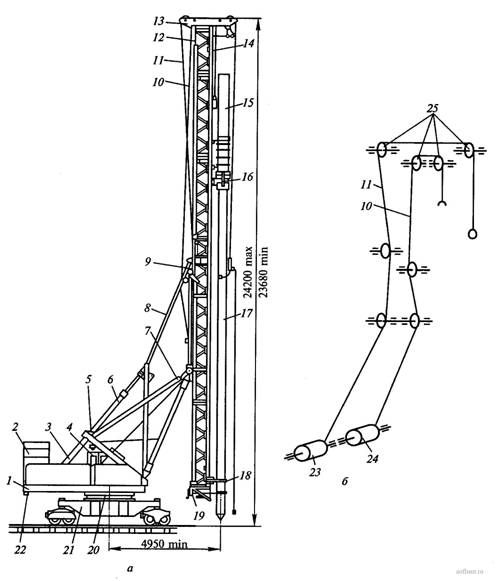

Рис. 1. Универсальный копер на рельсовом ходу: а - общий вид; б - схема запасов канатов

На основной секции мачты между отводными блоками параллелограмма и блоками головки копра установлены отклоняющие блоки и датчики усилий ограничителей грузоподъемности 9.

Механизм поворота платформы кранового типа приводится в действие от гидромотора и снабжен стояночным тормозом. Для ограничения перемещения копра по рельсам на одной из тележек ходового устройства устанавливается конечный выключатель, взаимодействующий с линейками, установленными на концах рельсового пути.

Гидросистема копра включает гидроцилиндры выдвижения мачты продольного наклона назад и вперед, поперечного выравнивания, привода дистанционного управления дизель-молотом и домкратами, гидромотор поворота, гидробак, распределители и насосную группу.

В кабине машиниста установлены пульты гидравлического управления (рабочими перемещениями мачты копра, ее наклонами, поворотом платформы) электрического управления (перемещением копра по рельсам, работой насосной станции, лебедками, системой освещения). Из кабины машиниста осуществляется дистанционное управление дизель-молотом. Копер обслуживают два человека.
