БУРИЛЬНО-КРАНОВАЯ МАШИНА БКМ-1501А

Бурильно-крановая машина БКМ-1501А (рис. 1) с поворотным в плане рабочим оборудованием смонтирована на шасси автомобиля КРАЗ-65101 и предназначена для бурения скважин диаметром 0,63 м на глубину до 15 м в талых мерзлых грунтах. На раме базовой машины 3смонтированы насосная станция выносные гидроуправляемые опоры 13 и опорная стойка 2 мачты. На поворотной платформе 8 с роликовым опорно-поворотным устройством 14 размены бурильно-крановое оборудование, лебедка 5 спускоподъемного механизма, гидравлический механизм 6 подъема-опускания мачты, механизм 7 поворота платформы, указатель 12 центра скважины и кабина оператора 10. Поворотное в плане рабочее оборудование обеспечивает быструю его наводку на точку бурения и возможность бурения нескольких скважин с одной позиции мамы, что существенно повышает ее производительность. Буровое оборудование машины включает шарнирно закрепленную на поворотной платформе мачту 1, на которой смонтированы вращатель 9, штанга со сменным буровым инструментом - шнековым буром 11 и гидравлический механизм подачи бурового инструмента на забой и извлечения его из скважины. Подъем мачты в вертикальное (рабочее) и опускание ее в горизонтальное (транспортное) положения относительно оси поворота производятся двумя гидроцилиндрами 7.

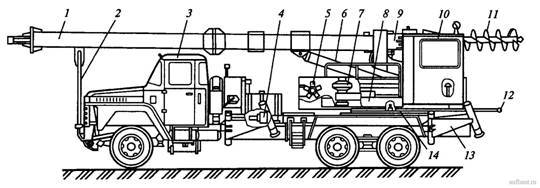

Бурильно-крановая машина БКМ-1501А

Рис. 1. Бурильно-крановая машина БКМ-1501А

На рис. 2 показана кинематическая схема бурильно-кранового оборудования машины БКМ-1501А. Телескопическая штанга 10, на нижнем конце ко торой крепится сменный шнековый бур 11, пропущена через вращатель и шарнирно соединена с вертлюгом 6. Она служит для направленного перемещения штанги. Вертлюг подвешен на канате, сходящем с барабана 3. Вращатель обеспечивает вращение штанги от двух гидромоторов 5 через двухскоростной одноступенчатый редуктор 9.

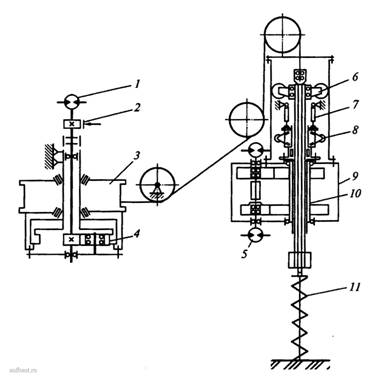

Кинематическая схема бурильно-кранового оборудования машины БКМ-1501А

Рис. 2. Кинематическая схема бурильно-кранового оборудования машины БКМ-1501А

Принудительная подача бурового инструмента в забой производится гидравлическим механизмом зажима и подачи штанги, основным узлом которого является патрон 8, подвешенный к штокам двух гидроцилиндров 7. В процессе бурения патрон зажимает штангу, а гидроцилиндры подают ее в забой. Скорости подачи и вращения бура меняются с помощью гидравлического привода бесступенчато в зависимости от физико-механических свойств разрабатываемого грунта.

Подъем-опускание штанги с буровым инструментом при бурении скважин и выемке грунта обеспечиваются однобарабанной лебедкой, привод барабана 3 которой осуществляется от высокомоментного гидромотора 1 через одноступенчатый планетарный редуктор 4. Лебедка оснащена ленточным тормозом 2.

Поворот платформы с бурильно-крановым оборудованием в плане обеспечивается механизмом поворота, включающим высокомоментный гидромотор, ленточный тормоз и одноступенчатый зубчатый редуктор, на выходном валу которого закреплена поворотная шестерня, входящая в зацепление с зубчатым венцом опорно-поворотного круга.

При бурении скважин машина опирается на выносные опоры, каждая из которых снабжена опорным гидродомкратом и гидроцилиндром поворота опоры.

Гидромоторы лебедки, вращателя и механизма поворота, гидроцилиндры подъема-опускания мачты, механизма подачи бурового инструмента, выносных опор и переключения передач вращателя обслуживаются тремя гидронасосами насосной станции, привод которых осуществляется от раздаточной коробки базовой машины через карданный вал и одноступенчатый редуктор. Включение привода насосной станции осуществляется из кабины автомобиля, а управление процессом бурения и установки машины - из кабины машиниста.
