ХАРАКТЕРИСТИКИ

Изделия классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения профилей и видам их защитно-декоративного покрытия.

По вариантам конструктивного исполнения профилей изделия подразделяют на изготовляемые из:

А - полых профилей из алюминиевых сплавов;

АК - комбинированных профилей с термоизоляционной вставкой;

АКУ - комбинированных профилей с термоизоляционной вставкой, заполненной утеплителем.

Оконные блоки могут быть облицованы с внутренней стороны накладными деревянными планками (АД, АКД, АКУД).

По видам защитно-декоративного покрытия профилей изделия классифицируют согласно ГОСТ 22233.

Изделия представляют собой одинарные оконные конструкции из рамочных элементов, собираемых из алюминиевых профилей по ГОСТ 22233 или другой нормативной документации на угловых крепежных деталях с применением винтовых соединений. Возможно крепление углового соединения обжатием (опрессовкой) или применение комбинированного способа крепления.

Площадь открывающихся створок (полотен), как правило, не должна превышать 2,6 м².

Масса открывающихся элементов изделий не должна превышать 100 кг.

Размеры створок и дверных полотен не должны быть более:

Применение изделий со створками (полотнами) большей массы и размеров следует подтверждать прочностными расчетами или лабораторными испытаниями (например, на безотказность и сопротивление ветровым нагрузкам).

Наибольшие размеры створчатых элементов оконных блоков конкретных типов в зависимости от моментов сопротивления сечения профилей, схемы открывания, вида применяемых петель, расчетных ветровых нагрузок, массы элементов остекления должны быть приведены в конструкторской документации предприятия-изготовителя.

В конструкции изделий должны быть предусмотрены функциональные отверстия, обеспечивающие надежный отвод дождевой воды, осушение внутренних полостей под стеклопакетами и, при необходимости, компенсацию ветрового давления.

Профили створок (полотен) наружных изделий должны иметь отверстия для вентилирования полости между кромками стеклопакетов и профилями створок, обеспечивающие осушения внутреннего пространства полости. Диаметр отверстий - не менее 5 мм или паз размером 4 х13 мм.

Нижние профили коробок и горизонтальные импосты наружных изделий должны иметь водосливные отверстия размером не менее 5 х 25 мм, защищенные козырьками.

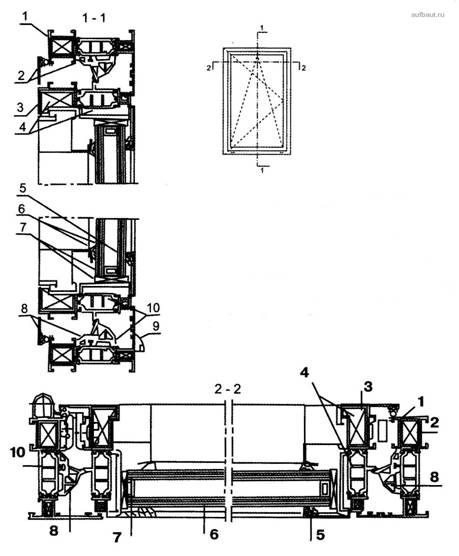

Рисунок 1. Пример конструктивного решения оконного блока с поворотно-откидным открыванием створки внутрь помещения (ГОСТ 21519-2003)

1,2 - профиль коробки и угловые крепежные детали;

3,4 - профиль створки и угловые крепежные детали;

5-7- стеклопакет, уплотняющие прокладки, подкладка и опорная деталь;

8 - уплотняющие прокладки в притворе;

9 - козырек водосливного отверстия;

10 - термоизоляционные вставки профилей коробки и створки

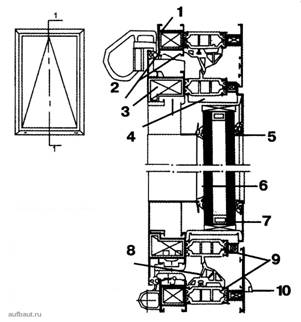

Рисунок 2. Пример конструктивного решения оконного блока с откидным открыванием створки внутрь помещения (ГОСТ 21195-2003)

1,2 - профиль коробки и угловые крепежные детали;

3,4 - профиль створки и угловые крепежные детали;

5-7- стеклопакет, уплотняющие прокладки, подкладка и опорная деталь;

8 - уплотняющие прокладки в притворе;

9 - козырек водосливного отверстия;

10 - термоизоляционные вставки профилей коробки и створки

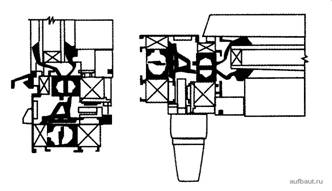

Рисунок 3. Вариант конструктивного решения узлов притвора оконного блока с поворотно-откидным открыванием внутрь помещения (ГОСТ 21519-2003)

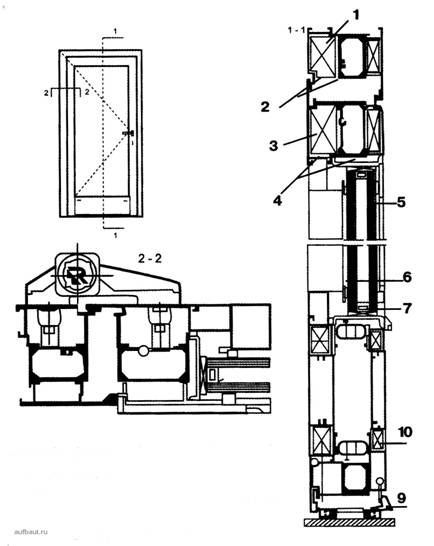

Рисунок 4. Пример конструктивного решения балконного дверного блока с распашным открыванием внутрь (ГОСТ 21519-2003)

1,2 - профиль коробки и угловые крепежные детали;

3,4 - профиль створки и угловые крепежные детали;

5-7- стеклопакет, уплотняющие прокладки, подкладка и опорная деталь;

8 - уплотняющие прокладки в притворе;

9 - козырек водосливного отверстия;

10 - термоизоляционные вставки профилей коробки и створки

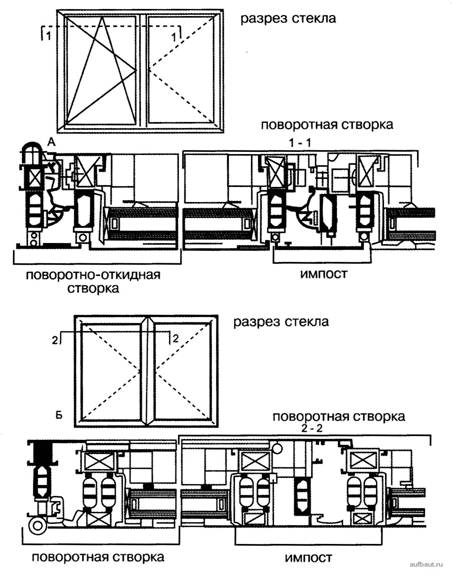

Рисунок 5. Примеры конструктивных решений срединного притвора (ГОСТ 21519-2003)

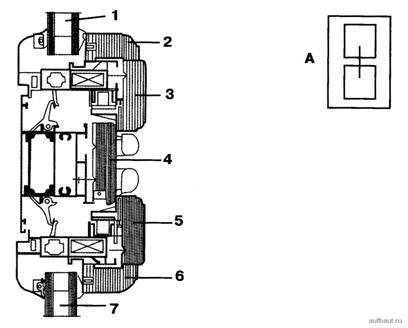

Рисунок 6. Пример конструктивного решения профильной системы с деревянной облицовкой (ГОСТ 21519-2003)

Система отверстий в конструкциях с остекленными коробками не должна снижать теплотехнические и другие эксплуатационные характеристики изделий.

Установку стеклопакетов (стекол) в рамочные элементы изделий и уплотнение притворов производят при помощи эластичных полимерных уплотняющих прокладок, устанавливаемых в пазы профилей в натяг по всему периметру притвора. Зазоры в стыках прокладок не допускаются.

Число контуров уплотняющих прокладок в притворах наружных изделий должно быть не менее двух. Прилегание прокладок должно быть плотным, препятствующим проникновению воды.

Соединение профилей осуществляется при помощи угловых и Т-образных металлических крепежных элементов (уголков) с использованием винтов, самонарезающих шурупов или путем опрессовки. Для повышения герметичности и прочности соединения заполняют клеями-герметиками, не вызывающими коррозии металлических деталей соединений.

При угловом соединении комбинированных профилей с термоизоляционными вставками уголки устанавливают в наружную и внутреннюю камеры,
