Металлический рамный анкер

Металлический рамный анкерМеталлический рамный анкер/>

Предназначен для крепления деревянных, металлических рам и деревянных коробок к бетонному основанию, строительному камню, полнотелому и пустотелому кирпичу. Сквозной монтаж. Анкер состоит из стальной разрезанной втулки, винта со шлицем PZ 3 и конусной гайки. Конструкция анкера выполнена таким образом, что расклинивание и фиксация его происходит сначала в основании, затем в прикрепляемом материале.

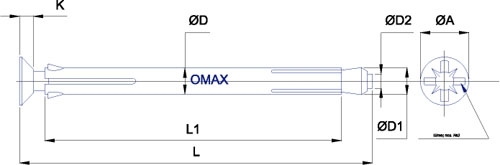

Технические характеристики
Обозначение
10 х 72
10 х 92
10 х 112
10 х 132
10 х 152
10 х 182
10 х 202

D диаметр аркера, мм

9,60-9,90

9,60-9,90

9,60-9,90

9,60-9,90

9,60-9,90

9,60-9,90

9,60-9,90

D2 диаметр винта, мм

М6

М6

М6

М6

М6

М6

М6

D1 диамер гайки, мм

9,70-9,90

9,70-9,90

9,70-9,90

9,70-9,90

9,70-9,90

9,70-9,90

9,70-9,90

L длина винта, мм

88,0

108,0

128,0

148,0

168,0

198,0

218,0

L1 длина анкера, мм

72,0

92,0

112,0

132,0

152,0

182,0

202,0

A диаметр головки, мм

12,85-13,20

12,85-13,20

12,85-13,20

12,85-13,20

12,85-13,20

12,85-13,20

12,85-13,20

K высота головки, мм

3,00

3,00

3,00

3,00

3,00

3,00

3,00

Вес 1000 шт., кг

29,50

37,00

43,00

49,00

55,50

65,70

70,90

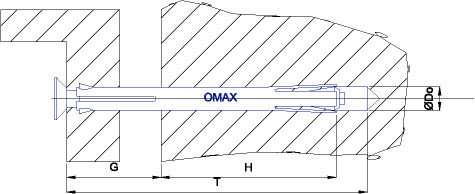

Металлический рамный анкер

Обозначение
10 х 72
10 х 92
10 х 112
10 х 132
10 х 152
10 х 182
10 х 202

Do диаметр сверла, мм

10,00

10,00

10,00

10,00

10,00

10,00

10,00

Т мин. глубина отверстия при сквозном монтаже, мм

90,0

110,0

130,0

150,0

170,0

200,0

220,0

H мин. глубина анкеровки, мм

30,0

30,0

30,0

30,0

30,0

30,0

30,0

G макс. полезная длина, мм

42,0

62,0

82,0

102,0

122,0

152,0

172,0

Мин. вырывающая сила, кН (бетон B25)

5,50

5,50

5,50

5,50

5,50

5,50

5,50

Мин. вырывающая сила, кН (кирпич)

5,10

5,10

5,10

5,10

5,10

5,10

5,10

Мин. вырывающая сила, кН (лекгий бетон)

1,90

1,90

1,90

1,90

1,90

1,90

1,90

Мин. срезающая сила, кН (бетон B25)

4,90

4,90

4,90

4,90

4,90

4,90

4,90

Толщина оболочки ("рубашки") металлического рамного анкера OMAX 0,8 мм. При толщине оболочки менее 0,7 мм функциональные свойства анкера значительно ухудшаются.
