ПНЕВМОНАГНЕТАТЕЛИ

Машины для приготовления и подачи жестких растворов

Машины для приготовления и подачи жестких растворов (пневмонагнетатели) предназначены для приготовления и подачи к месту укладки цементно-песчаных растворов подвижностью 3...5 см, а также для приема, побуждения и подачи готовых жестких растворов при оштукатуривании и устройстве стяжек под полы и кровлю. Составными частями пневмонагнетателей (рис. 1) являются: смеситель 1 с лопастным валом 2, система подачи сжатого воздуха с впускными 5, 8, предохранительным 7 и перепускным 9 клапанами, напорный патрубок 12 с материальным краном 11 и растворовод 10. Сухую смесь загружают в бак через загрузочный люк 4, герметично закрываемый при работе нагнетателя крышкой 3, которая фиксируется быстродействующим замком. На крышке загрузочного люка установлен кран для сброса давления, сблокированный с быстродействующим замком крышки люка.

Принципиальная схема пневмонагнетателя для приготовления и подачи жестких растворов

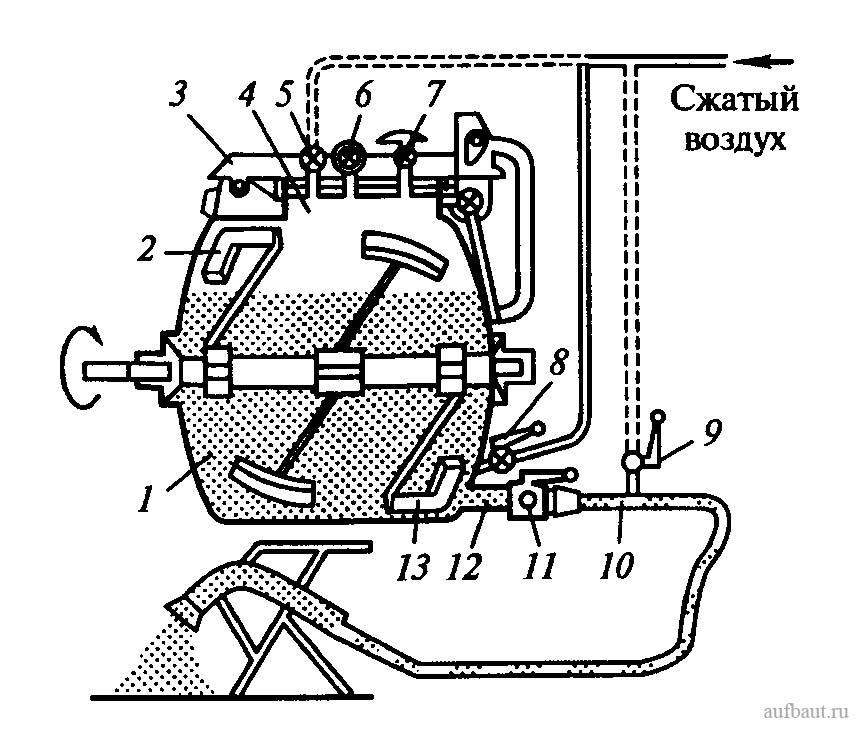

Рис. 1. Принципиальная схема пневмонагнетателя для приготовления и подачи жестких растворов

Лопастной вал с приводом от электродвигателя через редуктор перемешивает постоянно раствор, что способствует насыщению его воздухом. Одновременно с началом перемешивания в смеситель и растворовод через краны 5 и 8 подается от компрессора сжатый воздух под давлением 0,6...0,7 МПа (в зависимости от дальности и высоты транспортирования), который через открытый материальный кран 11 вытесняет готовую смесь по резинотканевому раствороводу к месту укладки. На конце напорного растворовода установлена насадка. Раствор из смесителя в напорный растворовод подается порциями. Порционность подачи раствора обеспечивается периодическим перекрытием отверстия выходного патрубка отсекающей лопастью 13 смесителя, в результате чего в напорном раствороводе образуются участки, заполненные сжатым воздухом, который снижает сопротивление движению малоподвижного раствора. Перепускной клапан 9 дополнительно подает воздух в растворовод при превышении допустимого рабочего давления, в результате чего уменьшается количество материала в раствороводе. Рабочее давление контролируется манометром 6. Перемешивание и транспортирование раствора с избыточным давлением воздуха способствует повышению качества смеси.
