ПНЕВМОБЕТОНОНАСОС СО-50ПБН

Пневмобетононасос СО-50ПБН производится ОАО «Строймаш» (г. Рязань) на базе растворонасоса СО-50А или СО-50АМ и предназначен для механизации транспортирования и торкретирования на поверхности строительных растворов, в том числе цементно-песчаных непластифицированных и быстросхватывающихся без замедлителей схватывания, при минимальной подвижности 6 см и наибольшем размере фракции заполнителя 10 мм, песчаных и мелкозернистых бетонных смесей: нагнетания (инвектирования) растворов в различные полости и конструкции из бетона, камня, грунта и других материалов с целью их упрочнения; транспортирования, дозирования и нанесения других подвижных связанных материалов (шамотные массы, глинистые растворы, холодные битумные мастики и т. д.).

Пневмобетононасос СО-50ПБН применяется на объектах, обеспеченны: электроэнергией и водой, при температуре окружающей среды не ниже 0 °С в закрытых помещениях или под навесом.

Пневмобетононасос (рис. 1) представляет собой одноступенчатый горизонтальный плунжерный насос простого действия с насосной 5 и рабочей 11 камерами, между которыми помещена плоская резиновая диафрагма 14. Пневмо бетонасос имеет пустотелые шаровые клапаны: впускной вертикальный 10 и нагнетательный горизонтальный 12. Впускной клапан располагается внутри рабочей камеры, а нагнетательный - в клапанной коробке 1. Над впускным клапаном расположен расходный бункер 2 с фланцем, с помощью которого он крепится болтами к рабочей камере. Одновременно этот фланец служит гнездом впускного клапана. В качестве привода используется электродвигатель 7, соединенный системой зубчатых колес 6 с кривошипно-шатунным механизмом 8 и плунжером 9. Кроме того, в состав пневмобетононасоса входит предохранительный клапан 3, смесительная камера 13 и другие детали.

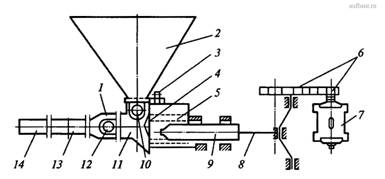

Схема пневмобетононасоса СО-50ПБН

Рис. 1. Схема пневмобетононасоса СО-50ПБН

Пневмобетононасос работает следующим образом: электродвигатель 7 посредством зубчатых колес 6 и кривошипно-шатунного механизма 8, состоящим из коленчатого вала и шатуна, приводит в возвратно-поступательное движение плунжер 9. При движении плунжера вперед, под действием воды постоянного объема, помещенной в насосной камере 5, резиновая диафрагма 4, прогибаясь, уменьшает объем рабочей камеры 11 и выталкивает из нее через нагнетательный клапан 12 порцию материала в смесительную камеру 13. В смесительной камере происходит образование материало-воздушной смеси постоянного состава, и далее смесь поступает в материальный напорный трубопровод 14.

При движении плунжера назад под влиянием образовавшегося в насосной камере разрежения резиновая диафрагма принимает свое первоначальное положение, чем образует разрежение в рабочей камере. Под действием разрежения материал из бункера 2 через отверстие всасывающего клапана заполняет рабочую камеру 11.

Предохранительный клапан 3 служит для предохранения механизма пневмобетононасоса от чрезмерной перегрузки при закупорке нагнетательного клапана или напорного трубопровода. Он срабатывает при давлении в рабочей камере свыше 1,5 МПа.

Технические характеристики
Производительность, м3/ч:
при подвижности раствора 11 см и более 6
при подвижности раствора 7 см 4
Наибольшее рабочее давление, развиваемое растворонасосом, МПа 1,5
Число цилиндров, шт 1
Диаметр плунжера, мм 110
Длина хода плунжера, мм 130
Число ходов плунжера в минуту (число оборотов коленчатого вала) 103
Потребное количество сжатого воздуха, м3/мин:
для набрызга при дальности 40 м и высоте подачи 10м 9
для транспортирования при дальности до 150 м и высоте подачи 50 м 9
для набрызга на высоте подачи более 10 м 18
для транспортирования на высоту более 50 м 18
Номинальное давление сжатого воздуха, МПа 0,63
Наибольшее допустимое давление сжатого воздуха, МПа 1,3
Диаметр рукава напорного трубопровода, мм:
при набрызге 50
при транспортировании 65
Диаметр воздушного рукава, мм 50
Дальность подачи по обычной схеме (силой плунжера), м:
по горизонтали 150
по вертикали 35
Наибольшая высота подачи при расходе воздуха 18 м3/мин:
при набрызге 50
при транспортировании 120
Электродвигатель:
мощность, кВт 7,5
число оборотов в минуту 1500
Габариты, мм:
Длина 1900
Ширина 1150
Высота 1200
Масса, кг 440
Размер ячейки вибросита, мм 10 х 10
